L3GD20H是一个低功率的三轴角速度传感器， 它包括一个传感元件和一个IC接口能够通过数字接口（I 2 C / SPI） 提供到外部世界的测得的角速度传感元件制造ST公司所开发生产硅晶片上的惯性传感器和致动器，使用一个专用的微机械加工工艺， 使用CMOS工艺，允许高水平的集成设计一种专用的电路，该电路被修整，以更好地匹配传感元件特性制造IC接口。 的L3GD20H有一个满刻度的±245 /±500 /±2000 dps的，是能够与用户可选择的带宽测量速率。 L3GD20H是在一个塑料焊盘栅格阵列（LGA）封装，可以操作的温度范围内-40°C至+85°C。

L3GD20H三轴角速度传感器优势特点

•  2.2 V至3.6 V的宽电源电压
• 宽的工作温度范围（-40°C至85°C）
• 低电压兼容iOS，1.8 V
• 低功耗
• 内置电源式
• 睡眠模式
• 快速的开启和唤醒
• 三种可选的满刻度年至2000年的dps
• 16比特率的数据输出值
• 8位输出温度数据
• I2C/SPI数字输出接口
• 2专用线（1中断，1数据就绪）
• 用户启用集成的高通滤波器
• 嵌入式温度传感器
• 嵌入式32级的16位数据输出FIFO
• 高抗撞击能力
• ECOPACK®RoHS和“绿色”标准的

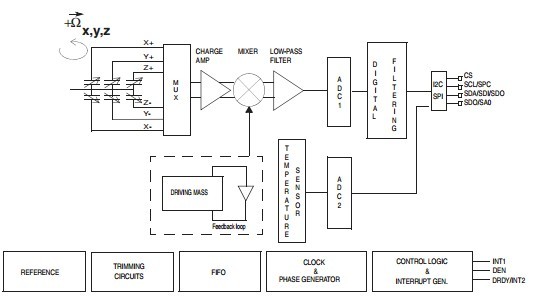

L3GD20H三轴角速度传感器内部结构图

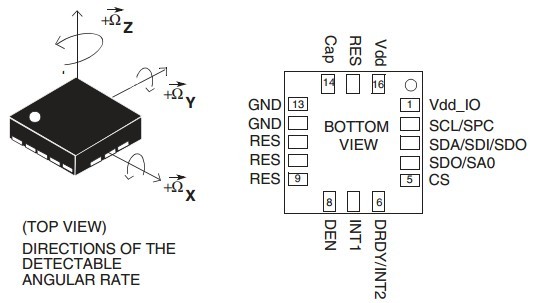

L3GD20H三轴角速度传感器引脚说明

L3GD20H三轴角速度传感器技术资料

请点击相应链接下载技术资料:

• 三轴角速度传感器数据手册

L3GD20H三轴角速度传感器应用范围





商品属性
[型号]	L3GD20H
[轴数 ]	三轴
[量程[°/s]]	2000
[灵敏度]	-
[典型带宽[Hz]]	-
[输出方式]	Digital
[零点输出电压[V]]	-
[噪声密度[°/s/rtHz]]	0.011
[供电电压[V]]	2.2~3.6
[功耗[mA]]	6.1
[封装]	LLGA 16 3x3x1.0
