产品简介:SS30AT Honeywell双极霍尔效应磁位置传感器
SS30AT Honeywell双极霍尔效应磁位置传感器为一小型的SOT - 23表面组装封装形式，占用印刷电路板（PCB）上较少的空间。霍尼韦尔已经优化了集成电路的大小，在满足客户需求的前提下，帮助客户降低了使用成本。 SS30AT Honeywell双极霍尔效应磁位置传感器 可提供带式和卷盘式的包装，用于自动取放组装，这就进一步帮助客户减少了制造成本。
该 SS30AT Honeywell双极霍尔效应磁位置传感器 可使用从4.5Vdc至24Vdc供电电压和工作温度达125°C [ 257°F ]的能力，提高了应用的灵活性。当安装在印刷电路板（PCB）上时，内置的反向电压保护简化了安装并且使传感器不受损坏。它的热平衡的集成电路使其在整个温度范围内提供稳定的操作。
潜在的交通运输行业和工业应用包括速度和转速（RPM）传感、转速计、马达和风扇控制、电动车辆的控制、天窗位置、流量传感、无刷直流马达换向和机器人控制。
SS30AT是一种多用途、数字式霍尔效应装置，它是利用永久磁铁或电磁铁的磁场来运行的，用来响应交变的南极和北极。集电极开路电流沉输出允许传感器不经过缓冲即可与许多电子部件接口。SS30AT系列是霍尼韦尔公司双极型霍尔效应磁位置传感器产品系列的延伸，其他双极型霍尔传感器包括SS40A （有直插TO-92型，散装），SS40A - T2 （直引直插偏带包装），SS40A - T3（成形引脚偏带包装），SS50AT（小型的SOT – 89型表面组装的卷盘式包装） 。
SS30AT Honeywell双极霍尔效应磁位置传感器性能参数
在VS=4.5 V至24 V，20 mA负载与Ta= -40°C至125°C [-40°F至257°F]（除非另有说明）
|
参数
|
电导率
|
最小
|
最大
|
参数
|
单位
|
|
电源电压
|
-
|
4.5
|
-
|
24
|
V
|
|
电源电流
|
25℃[77℉]
|
-
|
6.8
|
10
|
mA
|
|
电源电流
|
25℃[77℉],
|
-
|
4.4
|
7.06
|
mA
|
|
Vs=4.5V
|
|
电源电流
|
-
|
-
|
-
|
11.3
|
mA
|
|
电源电流
|
-
|
-
|
-
|
20
|
mA
|
|
VSAT@15毫安
|
Gauss>170
|
-
|
-
|
0.4
|
V
|
|
输出漏
|
Gauss<-170
|
-
|
-
|
10
|
μs
|
|
上升时间
|
25℃[77℉]
|
-
|
0.5
|
1.5
|
μs
|
|
下降时间
|
25℃[77℉]
|
-
|
0.2
|
1.5
|
μs
|
|
响应时间
|
25℃[77℉]
|
-
|
4
|
5
|
Gauss
|
|
操作
|
25℃[77℉]
|
-
|
45
|
110
|
Gauss
|
|
操作
|
0℃to85℃[32℉to185℉]
|
-
|
50
|
130
|
Gauss
|
|
操作
|
-
|
-
|
55
|
170
|
Gauss
|
|
释放
|
25℃[77℉]
|
-110
|
-45
|
-
|
Gauss
|
|
释放
|
-40℃to85℃[-40℉to257℉]
|
-130
|
-50
|
-
|
Gauss
|
|
释放
|
-
|
-170
|
-55
|
-
|
|
|
差动
|
-
|
50
|
-
|
-
|
Gauss
|
|
工作温度
|
-40℃to125℃[-40℉to257℉]
|
|
存储温度
|
-55℃to165℃[-67℉to329℉]
|

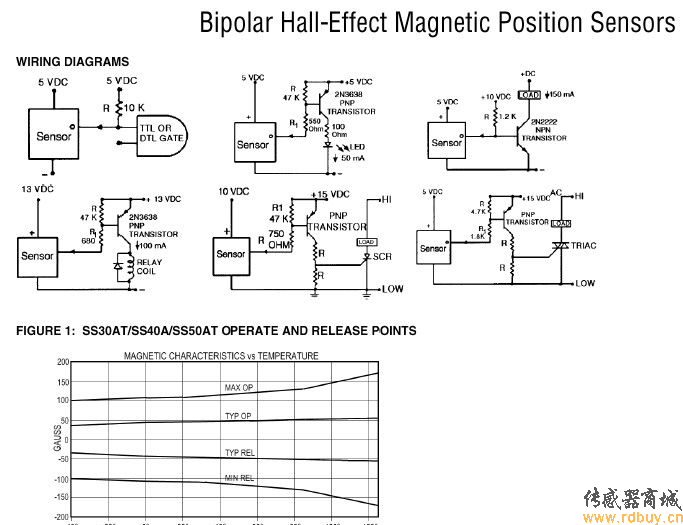

注意：将导致传感器改变状态（操作和释放）所需的磁场强度（高斯）所指定的磁的特点。为了测试对指定的磁特性的传感器，该传感器必须放置在均匀磁场中。
SS30AT Honeywell双极霍尔效应磁位置传感器优势特点
- 微型包装尺寸通常可以在印刷电路板空间较小，需要紧凑型设计的应用中使用
- 灵敏的双极磁体对北极或南极均能响应，使得这些产品适合进行精确的速度感应以及 RPM 测量
- 坚固耐用的设计和内置反向电压保护简化了安装，并保护装置在安装到印刷电路板时免受损害
- 热平衡集成电路能够在全温度范围内稳定工作
- 使用符合 RoHS 标准的材料，满足 2002/95/EC 指令的要求
SS30AT Honeywell双极霍尔效应磁位置传感器典型应用
交通类：
。速度和转速（每分钟转速）传感
。转速表，计数器皮卡
。电机和风扇控制
。电动车辆控制
。敞篷车顶位置
工业类：
。速度和转速（每分钟转速）传感
。转速表，计数器皮卡
。流速传感
。无刷直流（直流）电机换
。电机和风扇控制
。机器人控制
