产品简介:英国Dart Sensors甲醛传感器

 Dart sensor公司生产的电化学式甲醛气体传感器是真正能够连续监测的传感器，而不需要任何的气体采样或者采用气泵抽取。这种传感器是从我们已经成功应用的呼吸式酒精传感器基础上开发出来的。适合于绝大多数的环境（-20℃~+50℃）监测使用（如有特殊介绍，可应用于更高的温度中）。

英国DartSensors甲醛传感器优势特点

1. 成本：设计构造简单以及很少的部件使得其成本得到降低，从而形成更有竞争力的价格。
2. 长寿命：它使用的是在世界范围内已经有30多年使用经验的呼吸酒精传感器的元件。而呼吸酒精传感器的精度，稳定性和长久性都是已经得到了验证的。
3. 响应快速：一条短小且低阻抗的扩散路径使其响应时间很少
4. 电源要求低：燃料电池原理意味着它并不需要电源激励，仅仅在信号的处理和显示时需要电能，所以仅仅一个简单的小电池单元即可。
5. 稳定性：非常好的稳定性，允许在使用过程中非常长的校准周期
6. 可承受高压：采用非薄膜构造，不包含在高压环境下容易破碎的元件，经验证，可以承受10个大气压力。

英国DartSensors甲醛传感器性能参数

• 测量范围：0-5ppm；
• 期望寿命；5年；
• 输出信号：2000nA/ppm；
• 分辨率：优于0.02ppm
• 测量下限：0.03ppm
• 温度范围：-20到50oC
• 压力范围：最高到10个大气压；
• 湿度范围：15%-90%，非结露；
• 响应时间t90：50秒（20oC时）
• 长期输出漂移：每年〈10%
• 重复性：〈 +/-2%
• 储存时间：2年（20oC时）
• 保证期：2年。
• 尺寸：40x35x9.5mm

英国DartSensors甲醛传感器工作原理

 传感器内部包含一个常规的两电极燃料电池传感器。工作电极通过外电路将电子释放到计数电极，并且在计数电极端随着氧的减少而消耗，内电路由电解液中的离子流来实现。

设计精良，便于电解液的消长。电解液的消长随环境温度和湿度的变化而变化，但是仍可正常工作不会影响到校准值。

英国DartSensors甲醛传感器典型应用电路

Dart公司的甲醛传感器输出的电流值于空气中从0到高浓度的甲醛浓度呈线性关系。输出信号需要根据精确度要求进行放大和温度补偿。

DartSensors甲醛传感器信号放大

输出信号放大的首选方法是使用一个直接的电流到电压放大的运算放大器。这样的话传感器将工作在其最好的模式下。得到的信号值取决于反馈电阻的大小；比方说使用1000欧姆的电阻值，那么一个输出为5nA的信号将会转化为5mV的输出信号。

因为在开路状态传感器可能会逐渐引起偏移，虽然不会对产品有损伤，但是也要花费时间去放电。所以在储藏期间一般将输出端子进行短路处理，这样就不会出现明显的长期的偏移量。

在使用过程中，为了避免在放大器被断开的时候偏移量的增加，可以在两端子之间连接一个低阻值的电阻（典型值为620欧姆）。另外，也可将放大器持续供电。

Dart Sensors甲醛传感器典型应用电路

在高精度测量中反馈电阻应为470K，同时并联一个4.7μF的钽电容在没有反向响应时间的情况下降噪。

注意：该电路使用的是双路电源，这样能得到最佳效果。在这个电路（以及类似的电路）里面，运算放大器我们推荐使用Burr-Brown的OPA177。另外，也可以选用低功率而且噪声非常微小的OPA241。这两种型号的器件本身的漂移量都很小，灵敏度又非常高，而且很容易加入到偏移整顿电路中去消除剩余的漂移量。

 我们已经完成了使用类似OP90这种专用的运算放大器的单路供电电路的研究，并不推荐使用。如果采用3V供电的话，我们推荐使用诸如ICL7660这样的

IC产生的负电源。

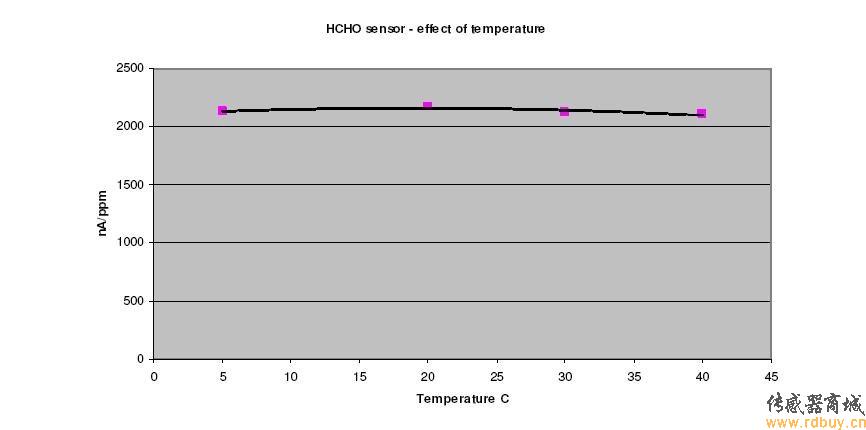

DartSensors甲醛传感器温度补偿

如果需要的测量精度很高，那么就需要给电路中加入温度补偿的部分。一般来说，在简单电路里面，我们可以通过在运算放大器的反馈回路中适当的加入一个热敏电阻来实现（该热敏电阻可以通过与其他的电阻的串并联进行修正）。如果使用微处理器电路的话，在软件的控制下，热敏电阻补偿会更加精确。标准的负温度系数热敏电阻提供的信号是比较合适的。

温度依赖性有两个部分：

1. 气体的扩散率随温度的增长而增长。
2. 低温下，电解质的功效将会明显削弱，这将成为决定比率的因素。

DartSensors甲醛传感器线性度

甲醛传感器的线性至少为5ppm。

Dart Sensors甲醛传感器线性度

DartSensors甲醛传感器灵敏度

灵敏度取决于传感器表面的通路孔径的大小；孔径越大，扩散到传感器中的气体就越多，信号也就越强。标准的（最小实际孔径）单一中心孔径的直径为1mm，也可以根据客户的需求进行订制。选择孔径要考虑到能够产生合适的信噪比，但是也要避免气体样品过量，否则会导致输出非线性，反应迟缓以及气体清洗不干净等问题出现。

DartSensors甲醛传感器交叉灵敏度

甲醛传感器主要对挥发的甲醛敏感，但是对于其他的气体或蒸汽也有一定的灵敏度。传感器本身不具有灵敏度的气体或者蒸汽包括：例如甲苯这样的饱和芳烃；丙酮，氨，氮，氧，氯，水蒸气及二氧化碳。

DartSensors甲醛传感器校准

甲醛测定仪器标准的校准方法为渗透管，尽管如此，我们基于在呼吸酒精工业中广泛使用的液体标准概念开发并提供了一种简单的选择性方法，这依赖于这样一个事实：在特定的温度下，水和顶端空气之间的挥发性隔离层是恒定不变的。我们提供两种浓度：在20℃时0.1和1.0ppm,这种溶液的依据的是美国环保代理处的网址刊登的数据（遗憾的是链接现已过期），溶液恒温至20℃，以下的校正曲线可以用来修正温度数据
