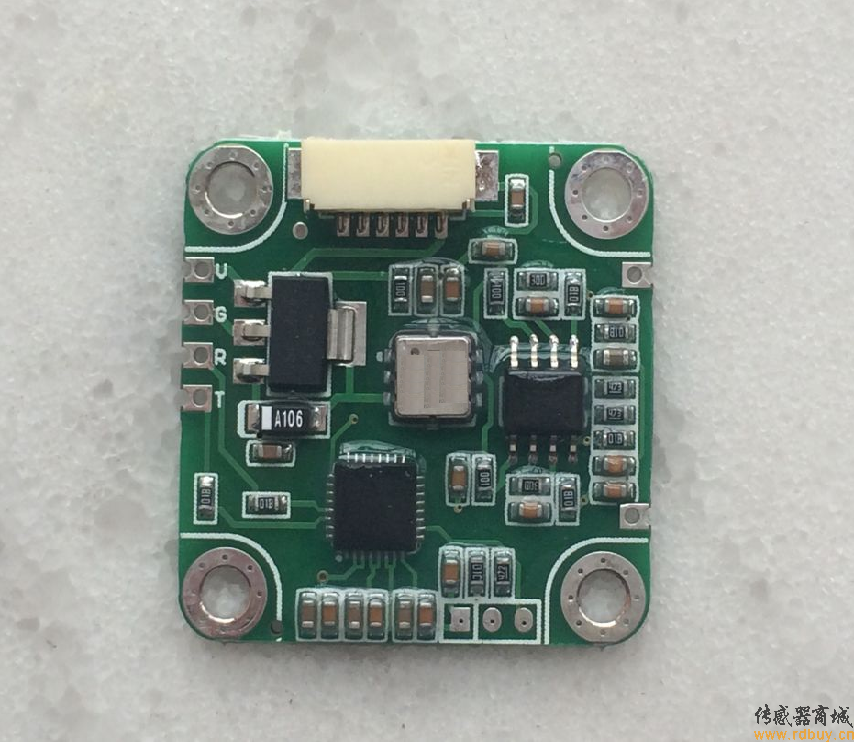

TTS23系列倾角传感器模块是一款UART输出接口双轴倾角传感器模块，输出符合UART串行异步通信标准，量程有15度，30度，60度，90度可选。产品采用MEMS传感工艺设计，选用高可靠性工业微处理器对传感器数据处理，数字标定，温度补偿。产品具有低温漂，高精度，长期稳定好，承受冲击震动性能佳，环境适应性好。可以应用于各种工程机械等恶劣工业环境。
l X/Y测量轴；
l 7~35V或5V电压供电；
l 温度补偿技术，温漂小；
l 数字标定技术，高精度，长期稳定性好；
l 高分辨率，分辨率0.003度；
l 角度置零功能，输出轴向可配置，使用灵活；
l 设定参数掉电保存功能；
l 支持ASCII通信协议/MODBUS-RTU通信协议；
l 支持角度输出的自动发送模式/应答模式；
l -40~85℃宽温度工作；
l 高抗振性能>2000g；
l 汽车四轮定位；
l 卫星天线姿态测量；
l 卫星通信车姿态调平；
l 医疗设备角度控制；
l 地下钻机姿态导航；
l 工程机械、机械臂的各种基于倾角的角度测量系统；
l 自动化设备的对准控制、姿态控制、过程记录；
l 桥梁、大坝的在线位移监侧；
|
|
指标 |
备注 |
|||
|
输出方式 |
UART |
|
|||
|
测量轴 |
±X、±Y |
|
|||
|
测量量程 |
±15° |
±30° |
±60° |
±90° |
|
|
显示分辨率 |
0.001° |
0.001° |
0.001° |
0.001° |
|
|
实际分辨率 |
0.003° |
0.005° |
0.008° |
0.01° |
|
|
重复性 |
0.01° |
0.02° |
0.03° |
0.04° |
|
|
产品精度 |
0.03° |
0.05° |
0.08° |
0.10° |
|
|
长期稳定性 |
0.03° |
0.05° |
|
||
|
零点温度系数 |
≤±0.004°/℃ |
-20~50℃ |
|||
|
MAX 0.05° |
MAX 0.15° |
||||
|
≤±0.008°/℃ |
-40~85℃ |
||||
|
MAX 0.08° |
MAX 0.2° |
||||
|
上电启动时间 |
1S |
|
|||
|
响应时间 |
0.1S |
|
|||
|
电磁兼容 |
EN61000 |
|
|||
|
重量 |
5g |
|
|||
其他特别要求请联系我们沟通定制，联系电话:137 2421 1742
