SCA60C倾角传感器 VTI MEMS单轴倾斜传感器[原装正品特价销售]
SCA60C倾角传感器 VTI MEMS单轴倾斜传感器[原装正品特价销售]
  • 商品品牌:芬兰VTI/MuraTa
  • 本店售价:¥26.00元
  • 购买商品达到以下数量区间时可享受的优惠价格:
    数量 优惠价格
    5 ¥26.00元
    100 ¥25.00元
  • 商品总价:
  • 购买数量:
    购买此商品可使用:30 RD币

产品详情:

商品属性
[型号] sca60c
[供电电压] 4.75V~5.25V
[功耗] 5mA max
[输出方式] 0~5V电压输出
[测量范围] ±90°,±1g
[轴数] 单轴(X,Y方向)
[灵敏度] 2V/g
[温度漂移] ±0.008°/℃

产品简介:SCA60C倾角传感器 VTI MEMS单轴倾斜传感器[原装正品特价销售]

1.SCA60C描述:

SCA60C是由芬兰VTI生产的基于3D-MEMS(三维微电子机械系统)技术的,固态硅基电容式倾角传感器。既可以测静态的加速度如地球重力加速度,又可以测动态的加速度如冲击,振动等。

和芬兰VTI其他型号倾角传感器相比,SCA60C又具有测量量程宽(±90°),价格低的优点,在教学设备、机器人、电子设计竞赛中有广泛应用。例如全国大学生电子设计竞赛中,2011年“基于自由摆的平板控制系统(B题)”、2007年“电动车跷跷板(F,J题)”,SCA60C使用就非常多,取得了良好的效果。

PS.芬兰VTI科技是全球范围内硅电容式惯性传感器设计和生产的先驱。VTI的倾角传感器以其出色的性能:如高精度、线性度、稳定性、重复性、可靠性、温度特性、抗振性(高达20000g)等,已广泛运用于各个领域。

   倾角传感器原理:倾角测量理论是牛顿第二定律,根据基本的物理原理,在一个系统内部,速度是无法测量的,但却可以测量其加速度。如果初速度已知,就可以通过积分计算出线速度,进而可以计算出直线位移。所以它其实是运用惯性原理的一种加速度传感器。

   当倾角传感器静止时也就是侧面和垂直方向没有加速度作用,那么作用在它上面的只有重力加速度。重力垂直轴与加速度传感器灵敏轴之间的夹角就是倾斜角了。 计算方式是加速度传感器输出信号经高精度模数转换后,交由混合信号处理器进行滤波、平滑、方差估计等处理后,获得精确的瞬时加速度。最终将精确瞬时加速度解算为倾角信息。

倾角传感器结构:倾角传感器把MCU,MEMS加速度计,模数转换电路,通讯单元全都集成在一块非常小的电路板上面。直接输出角度等倾斜数据。



2、SCA60C规格:

    品牌:VTI
    单轴倾角传感器
    测量范围1g(±90度)
    单极5V供电,比例电压输出
    模拟0.5-4.5V输出
    工作温度范围宽
    尺寸:2.5cm*2.5cm

3、SCA60C应用:

  • 平台水准测量与稳定

  • 水准仪器

  • 旋转激光仪

  • 施工水准设备

  • 工程车辆调平,和高空平台安全保护

  • 定向卫星通讯天线的俯仰角测量

  • 船舶航行姿态测量

  • 盾构顶管应用

  • 大坝检测

  • 地质设备倾斜监测

  • 火炮炮管初射角度测量

  • 雷达车辆平台检测

  • 卫星通讯车姿态检测

  • 太阳能基座倾角检测

4、SCA60C优势:

    抗冲击能力强,能耗低



5、SCA60C电气特性:

注:1. 要达到高精度,电源电压变化最好在5±0.05V。
    2. 测量范围受到灵敏度,零点偏移,和供电电压变化的影响。
    3. 测量方向参考器件上的箭头指向。
    4. 其他方向要注意事项请联系工程师。



6、SCA60C图片Pictures:

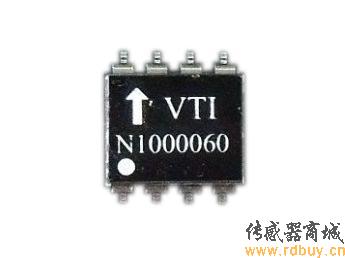

Figure 1:SCA60C芯片的图片

7、SCA60C Voltage to Angle Conversion


Analog output can be transferred to angle using the following equation for conversion:

α= arcsin[(Vout-offset)/Sensitivity ]

where: Offset = output of the device at 0° inclination position(should be 0.5Vdd), Sensitivity is the sensitivity of the device and VDout is the output of N1000060. The nominal offset is 2.5 V and the sensitivity is 2 V/g with N1000060.
Angles close to 0° inclination can be estimated quite accurately with straight line conversion but for best possible accuracy arcsine conversion is recommended to be used. The following table shows the angle measurement error if straight line conversion is used.
Straight line conversion equation:
Where: Sensitivity= 35mV/° with N1000060

Tilt angle [°] Straight line conversion error [°]
0  0
1  0.0027
2  0.0058
3  0.0094
4  0.0140
5  0.0198
10 0.0787
15 0.2185
30 1.668

After conversion:

α= arcsin[(Vout-0.5vdd)/2 ]
= arcsin[0.5Vout-0.25vdd ]
If vdd=5V;

α= arcsin(0.5Vout-1.25)
