当前位置: 首页 > 加速度传感器 > SCA3100-D04 VTI高精度三轴数字加速度传感器

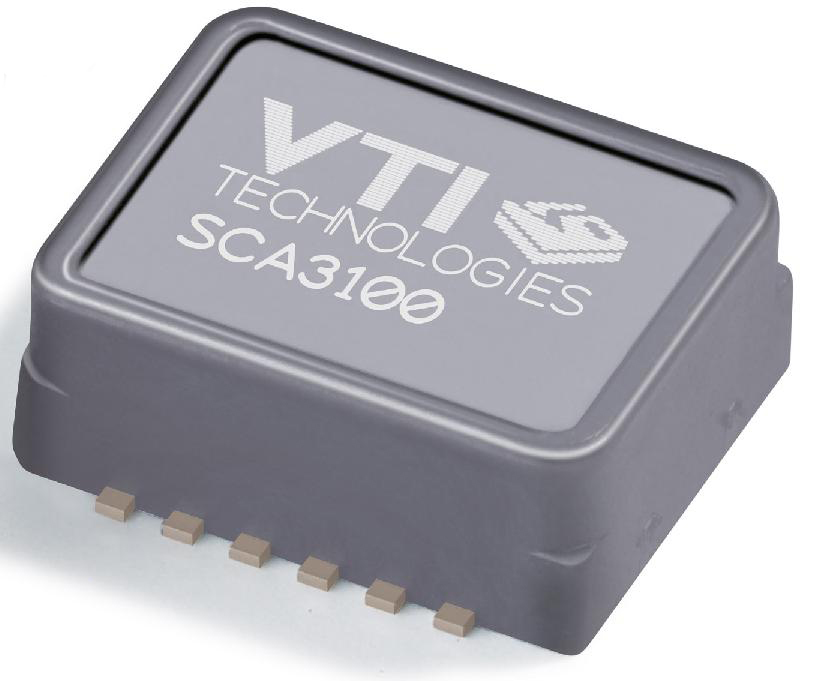

SCA3100-D04 VTI高精度三轴数字加速度传感器
SCA3100-D04 VTI高精度三轴数字加速度传感器
  • 商品品牌:芬兰VTI/MuraTa
  • 本店售价:¥0.00元
  • 商品总价:
  • 购买数量:
    购买此商品可使用:0 RD币

产品详情:

商品属性
[供电电压] 3.0V~3.6V
[功耗] 5mA max
[输出方式] SPI
[型号] SCA3100-D04
[测量范围] ±2g
[轴数] 3轴
[灵敏度] 900count/g
[温度漂移] -30mg~30mg

产品简介:SCA3100-D04 VTI高精度三轴数字加速度传感器

VTI SCA3100-D04是基于VTI的3D-MEMS电容传感器技术的高精度三轴数字加速度传感器。SCA3100-D04高精度三轴数字加速度传感器由三个高精度微电机加速度传感元件和一个灵活的SPI数字接口组成。传感器的双排引脚封装保证在SCA3100-D04整个生命周期安全可靠的工作。

VTI SCA3100-D04三轴加速度传感器在整个设计、生产和测试阶段都是以高稳定性、高可靠性、高质量来要求的,它的目标市场是汽车应用。这个三轴加速度传感器在工作范围内具有极期稳定的输出(包括全温区,湿度和机械噪声环境下)。SCA3100-D04三轴加速度传感器符合AEC-Q100标准,并且具有多种先进的自我检测的功能。SCA3100-D04高精度三轴数字加速度传感器的DFL封装适用于SMD工艺,并且这个传感器符合RoHS和ELV标准。

VTI SCA3100-D04是VTI数字加速度传感器系列中的一员,它与其他单轴加速度传感器(SCA8x0系列)和其他多轴加速度传感器(SCA21x0系列和SCA3100系列)兼容。

SCA3100-D04高精度三轴数字加速度传感器优势特点

  • 3.3V电源供电
  • ±2g的测量量程
  • 三轴加速度测量(XYZ方向)
  • 全温度范围内+/-30mg零点精度
  • SPI数字接口通信
  • 先进的自我检测功能
  • 满足AEC-Q100标准的严格要求
  • 封装、引脚和SPI通信协议都与VTI其他数字加速度传感器兼容
  • 双排扁平塑料封装符合RoHS标准,并适合无铅化焊接要求
  • 使用行业领先的经过验证的电容性3D-MEMS技术

SCA3100-D04高精度三轴数字加速度传感器性能参数

参数名称 条件描述 最小 典型 最大 单位
VDD AVDD &DVDD 3.0   3.6 V
工作电流 工作状态   3 5 mA
  待机模式   0.12   mA
测量量程 测量轴为X、Y、Z轴 -2   2 g
工作温度   -40   125
零点误差 全温区 -70   70 mg
零点校正误差 @25℃±5℃ -40 ±16 40 mg
零点温漂 全温区 -30 ±18 30 mg
灵敏度 12位数字输出   900   Count/g
灵敏度总误差 全温区-40…+125℃ -4   4 %FS
灵敏度校正误差 @25℃±5℃   ±0.5   %FS
灵敏度温漂 全温区-40…+125℃   ±0.8   %FS
线性误差 -1g…1g量程 -20   20 mg
交叉灵敏度   -3.5 ±2.5 +3.5 %
零点输出 二进制   0   Counts
频响 -3dB 30   55 Hz
噪声       5 mg RMS
上电时间       0.1 S
输出频率     2000   Hz
输出负载       50 pF
SPI时钟频率       8 MHz
ESD保护 人体     2 KV
  带电设备     1 KV
湿度灵敏等级 IPC/JEDEC J-STD-020C,Level 3
抗冲击能力       20000 g

SCA3100-D04高精度三轴数字加速度传感器结构描述

高精度三轴数字加速度传感器SCA3100-D04

SCA3100-D04高精度三轴数字加速度传感器输入与输出

VTI SCA3100-D04高精度三轴数字加速度传感器支持标准的四线制SPI接口和脉冲宽度调制(PWM)输出。SPI接口是种四线制同步串行通信接口。当从设备被激活或者被片选(CSB)时,主设备将可与从设备进行数据通信。数据传输通过除片选引脚外的三线,分别为MISO,SCK和MOSI。每个SPI通信系统都由一个主设备和一个或多个从设备组成,主设备一般由微处理器担任,由它提供SPI通信时钟,从设置则由其他集成电路充当,他们被动的接收主设备的SPI通信时钟。

高精度三轴数字加速度传感器SCA3100-D04

虽然VTI汽车系列产品的SPI接口支持由绝大多数微控制器软件模拟的SPI接口,但是,它并仍不支持部分微控制器的硬件SPI接口。SCA8x0/SCA21x0/SCA31x0加速度传感器在SPI通信过程中,通常是作为一个从设备存在的,他们与主设备的数据通信都是使用四线制SPI系统。

SCA3100-D04高精度三轴数字加速度传感器外观说明

VTI SCA3100-D04高精度三轴数字加速度传感器的尺寸为7.0x3.3x8.6mm,测量误差一般为正负0.1mm。器件重量小于0.35g。详细尺寸描述如下图所示: 高精度三轴数字加速度传感器SCA3100-D04

SCA3100-D04高精度三轴数字加速度传感器应用范围

VTI SCA3100-D04三轴数字加速度传感器的目标市场是汽车应用,典型的应用包括:

  • 翻滚检测
  • 悬架控制
  • 倾斜测量
  • 运动和位置测量
  • 电子停车制动系统(EPB)
  • 半坡起步辅助(HSA)
